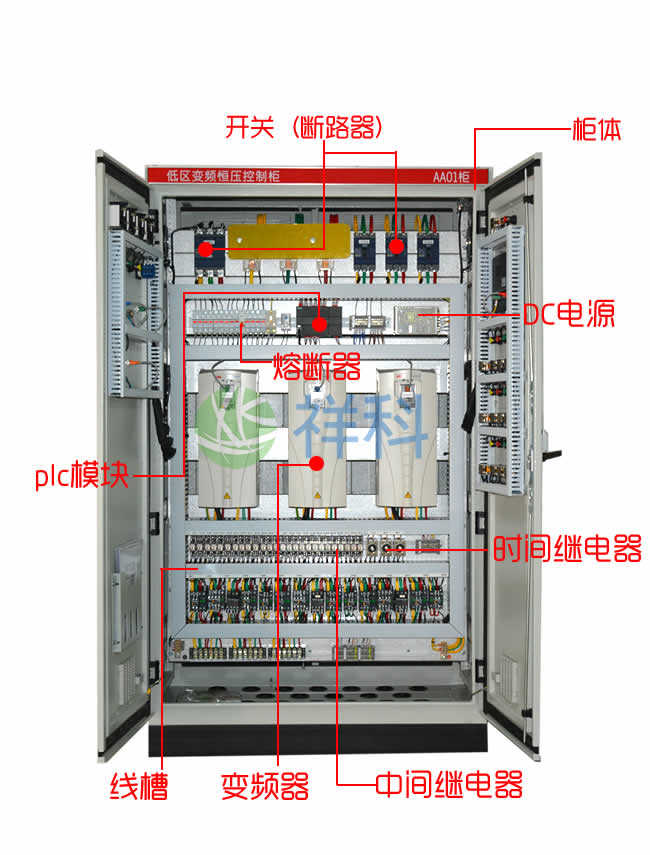

祥科plc控制柜組成圖

1.PLC柜體：用于安裝各類元器件，兼顧防水、防塵、結構合理美觀大方。
2.AC空氣開關：又名空氣斷路器，是斷路器的一種。一般有動力電源總開關，DC24V電源總開關，AC220V總電源開關
3.PLC CPU單元（相當于電腦的cpu）：是PLC硬件核心，PLC的主要性能，如速度、規模都由它的性能來體現；如果工程比較大或重要場合還需要考慮PLC冗余（也就是兩套交替使用）。
4.PLC 通信模塊:通過它接人PLC后，可使PLC與計算機，或PLC與PLC進行通訊，有的還可實現與其它控制部件，如變頻器、溫控器通訊，或組成局部網絡。通訊模塊代表PLC的組網能力，代表著當今PLC性能的重要方面。
5.I/O模塊：它集成了I/O電路，并依點數及電路類型劃分為不同規格的模塊，模擬量輸入AI 、模擬量輸出 AO 、數字量輸入 DI 、數字量輸出DO。
6.中間繼電器：作用及原理：由于PLC控制柜內可編程序控制器DO輸出不直接入外部控制回路，必須通過高性能中間繼電器中轉，這樣有利于延長PLC DO輸出模塊使用壽命和安全性。
7. 浪涌保護器：又稱避雷器，主要作用對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，以達到保護plc控制柜內元器件的作用。
8. 變頻器：靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，可根據實際需求選用。
9. 觸摸屏：屬于PLC人機界面的一種，可以直接通過觸摸屏控制PLC，調整設備參數或監視參數。
10.線槽：用于PLC柜內布線用，線槽規格大小由柜內線纜數量決定。
